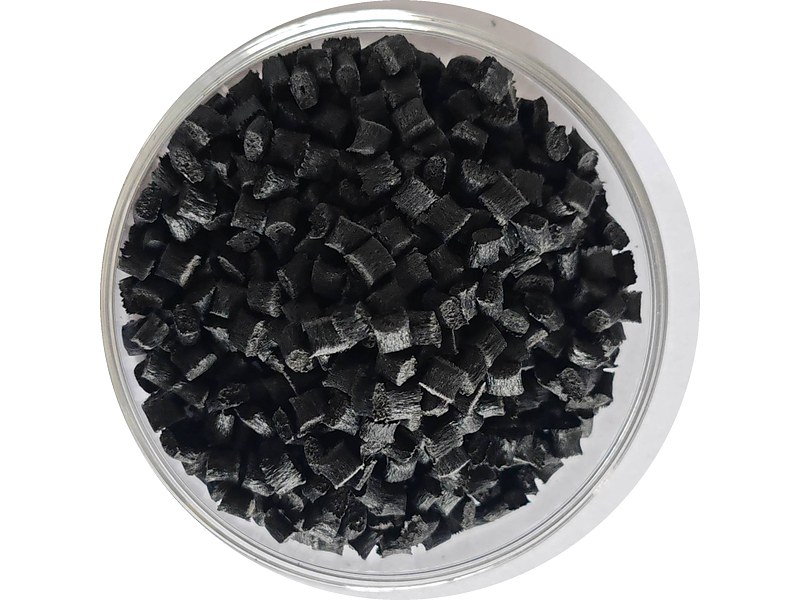

Condutor PPS EC-5032. Resistência à tração 155 MPa, Impacto com entalhe 80 J/m. MOQ 500 kg.
| Propriedade | Unidade | Valor típico |
|---|---|---|
| Densidade (23℃) | g/cm³ | 1.49 |
| Contração de moldagem (23℃) | % | 0.3-0.7 |
| Resistência à tração (50mm/min) | MPa | 155 |
| Alongamento na ruptura (50mm/min) | % | 1.1 |
| Resistência à flexão (2.0mm/min) | MPa | 230 |
| Módulo de flexão (2.0mm/min) | MPa | 16000 |
| Resistência ao impacto com entalhe (23℃) | J/m | 80 |
| HDT (1.80MPa) | °C | 260 |
| Inflamabilidade (1.5mm) | — | V0 |
| Parâmetro | Recomendado |
|---|---|
| Secagem | 130-150℃, 3.0h |
| Temperatura da zona traseira | 290℃ |
| Temperatura da zona intermediária | 300℃-330℃ |
| Temperatura da zona frontal | 300℃-330℃ |
| Temperatura do bocal | 310℃-330℃ |
| Temperatura da massa fundida | 300℃-320℃ |
| Temperatura do molde | 150℃ |
Reforçado com fibra de vidro e sistema antiestático estável, para carcaças de equipamentos eletrônicos de precisão e aplicações com proteção contra explosão.
Solicitar ficha técnica e cotação →
Sistema estabilizado contra UV com estabilidade de longo prazo para produtos de exterior e componentes de carcaça de longa vida útil.
Solicitar ficha técnica e cotação →Informe-nos a espessura de parede, a temperatura de serviço e o volume, e retornaremos em 24 horas com uma recomendação técnica e preços.
Sim. Envie o grau atual e os valores críticos (resistência à tração, impacto a −30 °C, contração, cor) e ajustamos a formulação a esses alvos. A maioria dos clientes valida com amostra de 5–25 kg antes de mudar a produção.
Pela retenção do comprimento da fibra e pelo sistema de acoplamento. Controlamos o cisalhamento em linhas de dupla rosca e ensaiamos cada lote (MFR, cinzas, tração, impacto); cada lote acompanha COA.
